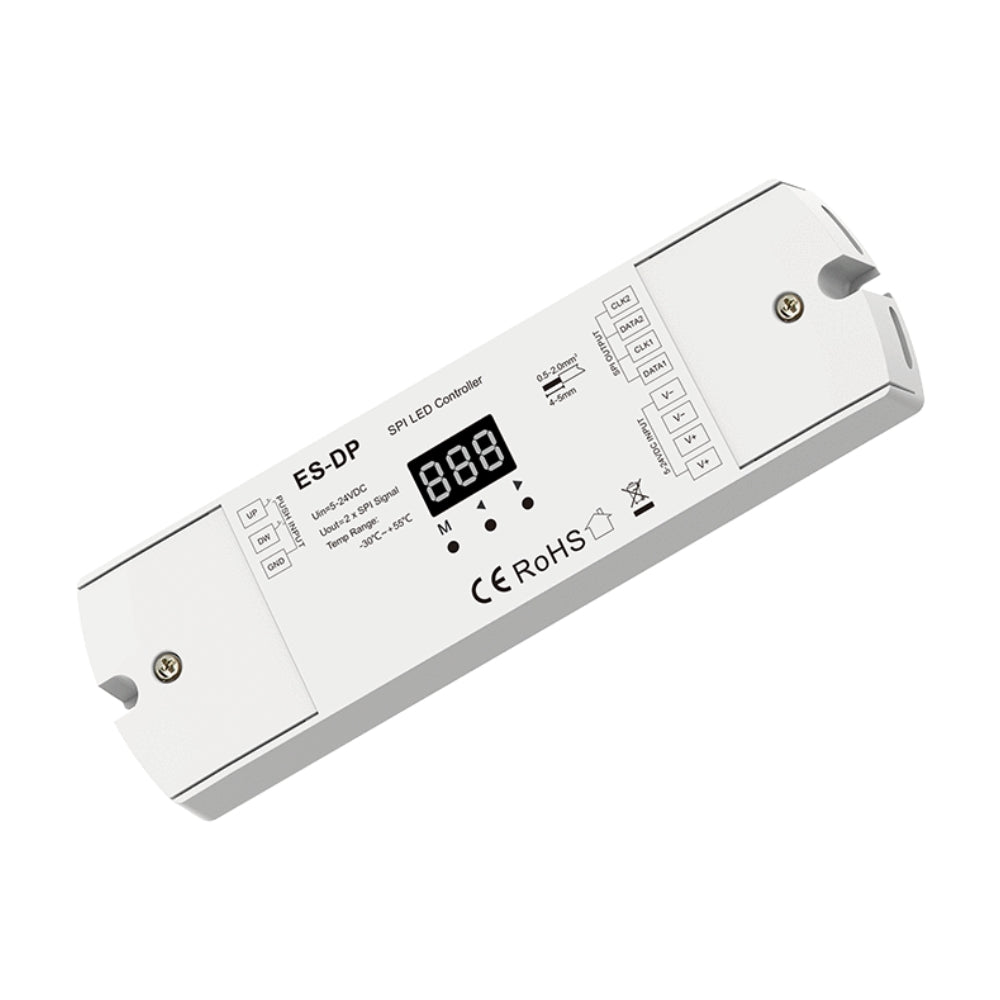

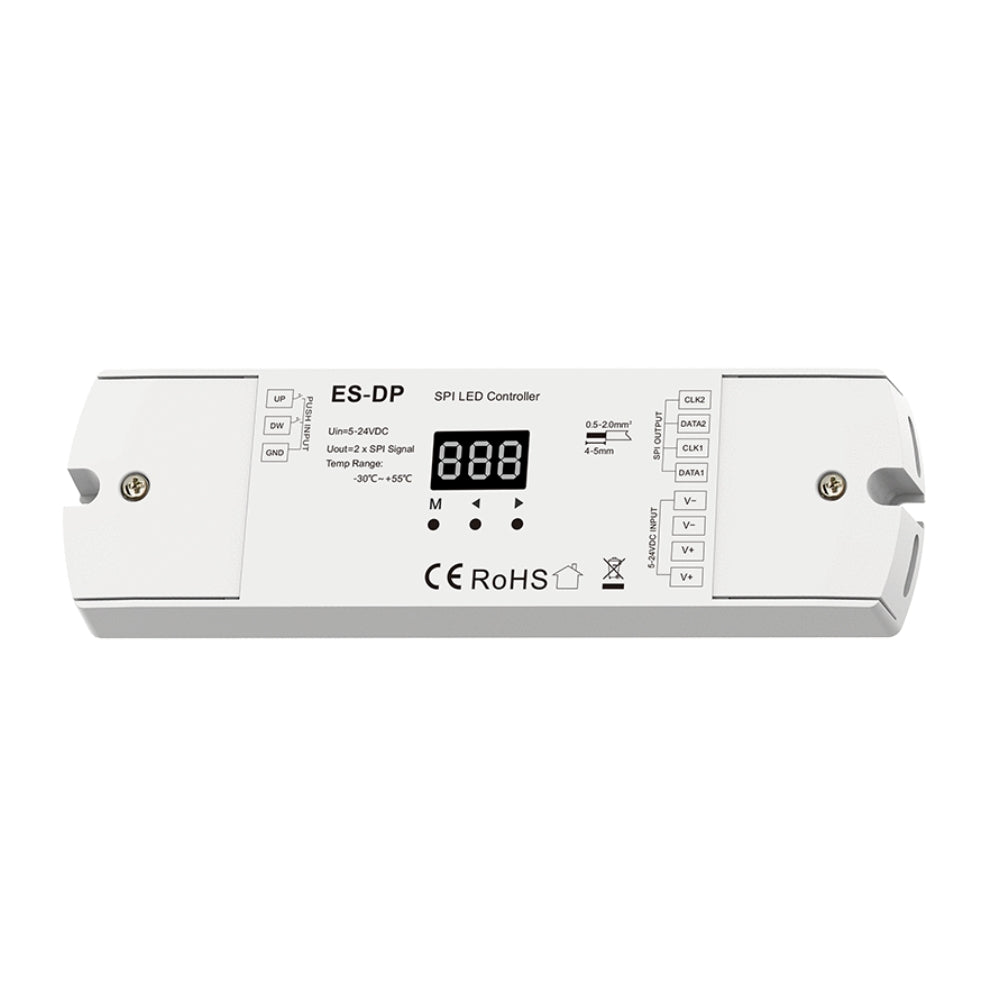

SPI LED-Controller – Dual-Tastersteuerung für Lauflichteffekte mit RGB- oder Weißlicht (5–24 V DC)
Übersicht
Der kompakte Controller eignet sich ideal für einfache und präzise Lichtsteuerungen mit digitalen SPI-LED-Streifen. Er unterstützt über 28 IC-Typen, steuert bis zu 960 Pixel (RGB oder Weiß) und lässt sich über zwei Tastereingänge unabhängig ansteuern – perfekt für Anwendungen wie Treppen, Lichtleisten, Handläufe oder segmentierte LED-Installationen. Dank integriertem Digitaldisplay können Lichtart, Modus, Laufverhalten, Pixelanzahl und Effekte direkt am Gerät konfiguriert werden. Auch der sequenzielle Betrieb mehrerer Controller ist über eine zentrale Tastersteuerung möglich.
Technische Hauptmerkmale
← Für weitere Details bitte zur Seite wischen →
| Merkmal |
Details |
| Kompatible LED-Typen |
Digitale SPI-LEDs (RGB oder Weiß, 28+ IC-Typen) |
| Steuerungssignal |
2× SPI (DATA + CLK, TTL) |
| Max. Pixelzahl |
960 Pixel (gesamt) |
| Eingangsspannung |
5–24 V DC (konstant) |
| Max. Eingangsstrom |
15 A |
| Tastereingänge |
2× Taster (UP/DOWN, selbstzurückstellend) |
| Steuerung |
Manuell über Taster, Digitaldisplay mit Bedientasten |
| Funktionen |
Flow/Step-Modus, Farbwahl, Ein-/Ausschaltverzögerung, Helligkeit, Geschwindigkeit, RGB-Reihenfolge |
| Besonderheiten |
Mehrcontroller-Synchronisierung möglich, Konfiguration ohne App oder PC |
| Montage |
Schraubmontage |
| Schutzart |
IP20 (für trockene Innenbereiche) |
| Betriebstemperatur |
-30 °C bis +55 °C |
| Gehäusetemperatur (max.) |
+65 °C |
| Abmessungen |
175 × 54 × 27 mm |
| Gewicht |
126 g |
| Zertifizierungen |
CE, EMC, EN 62368-1, EN 301 489 |
Vorteile auf einen Blick
- Ideal für segmentierte Lauflichteffekte mit RGB- oder Weißlicht
- Manuelle Steuerung über 2 Taster (z. B. oben/unten bei Treppen)
- Unterstützt 28+ SPI-IC-Typen wie WS2812, SK9822, TM1809 u. v. m.
- 960 Pixel Gesamtlast – wahlweise im Flow- oder Step-Modus
- Einfache Einstellung über integriertes Display (ohne App/Software)
- Mehrere Controller synchron schaltbar (z. B. pro Etage oder Segment)
- Helligkeit, Farbe, Geschwindigkeit und Lichtverhalten konfigurierbar
Lieferumfang
- 1× SPI LED-Controller
- 1× Bedienungsanleitung (Englisch)
