DALI LED-Dimmer – 4-Kanal Konstantspannungs-Controller (12–48 V DC, DT6/DT8)
Übersicht

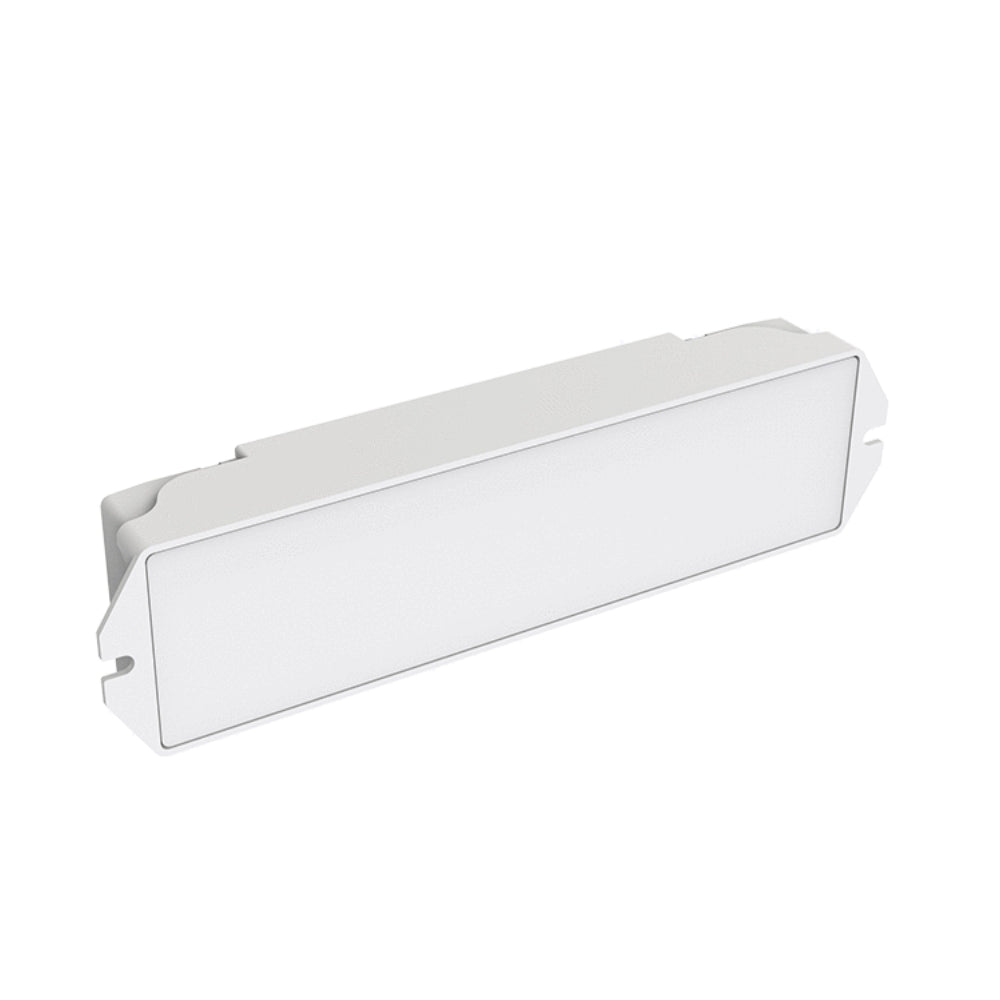

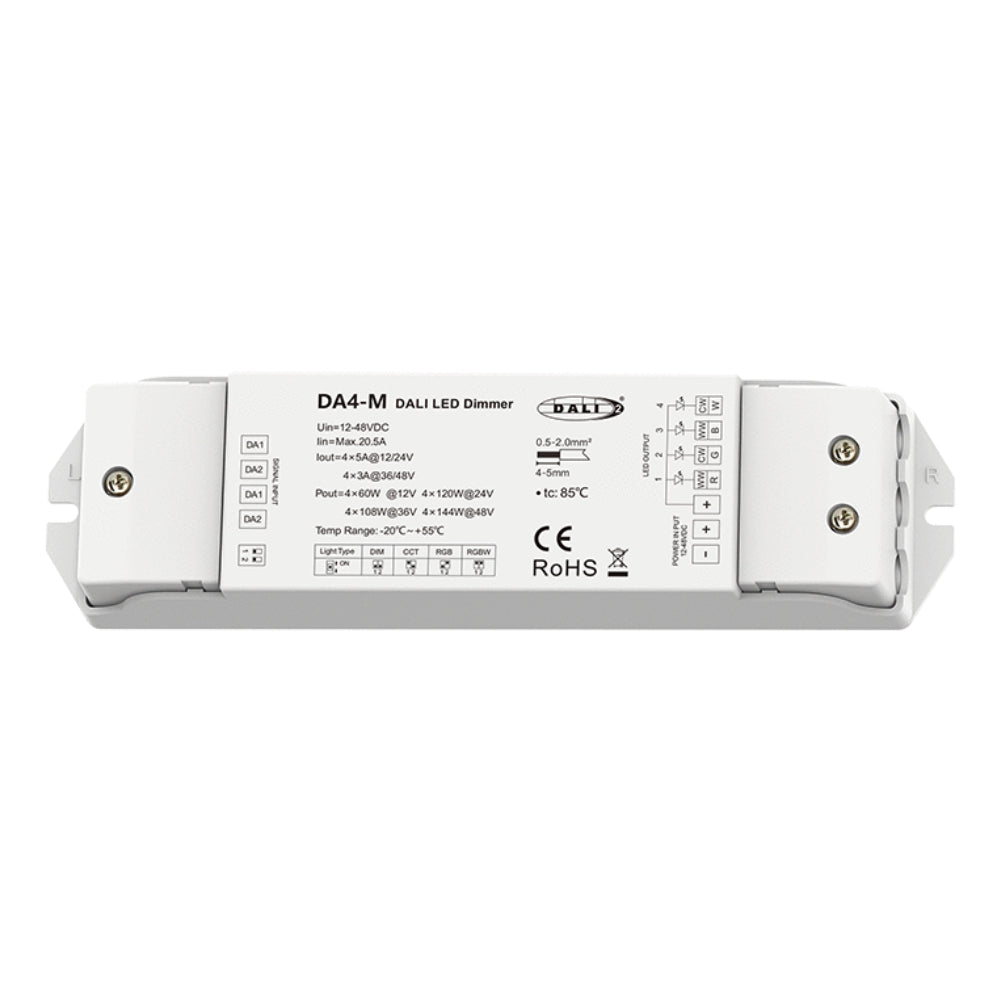

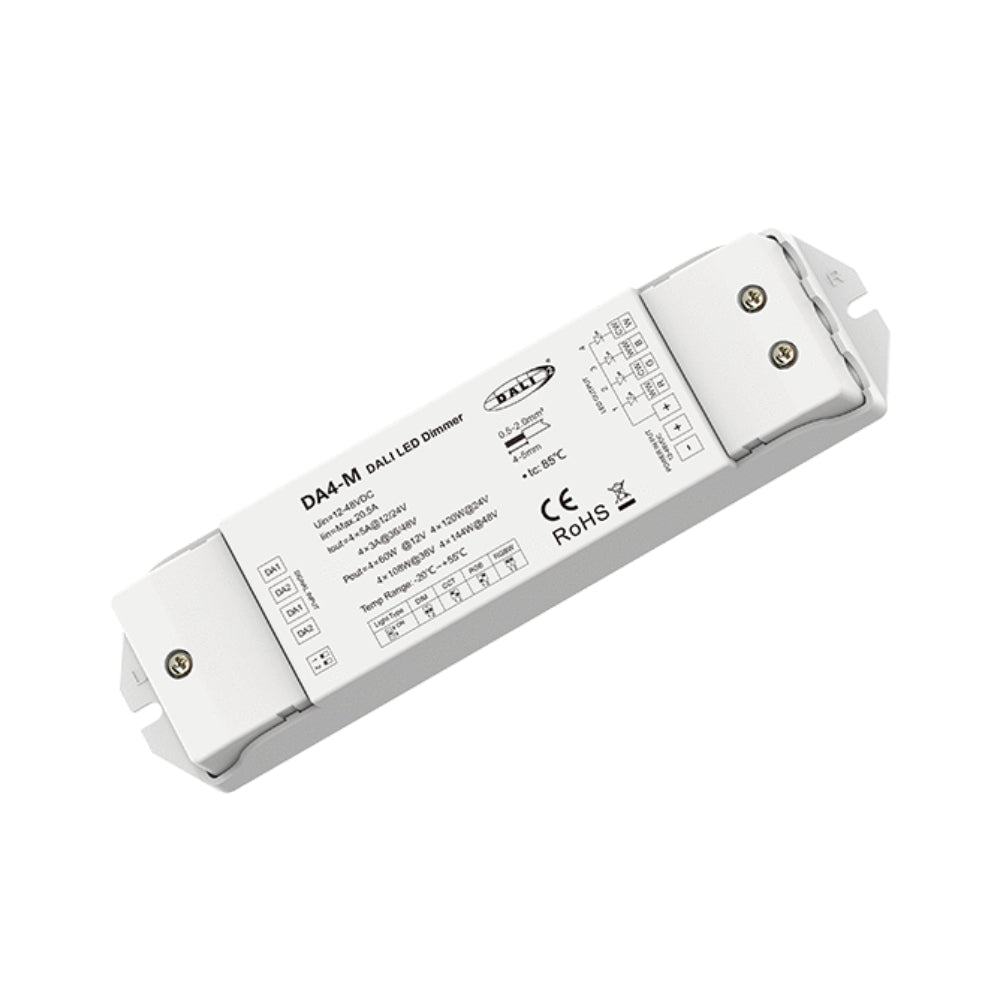

Der DA4-M ist ein leistungsstarker 4-Kanal LED-Dimmer für konstante Spannungsquellen im Bereich von 12 bis 48 V DC. Er ist DALI-2 zertifiziert und unterstützt sowohl DT6-Dimmung für monochrome LEDs als auch DT8 für CCT, RGB oder RGBW-LED-Streifen. Dank DIP-Schalter lässt sich der Lichttyp bequem umschalten. Der Dimmer ist vollständig kompatibel mit DALI-Master-Systemen und erhält seine Adresse automatisch über den DALI-Bus. Ideal für anspruchsvolle Lichtsteuerungen in Architektur, Büro, Shopbeleuchtung oder hochwertigen Wohnräumen.
Technische Hauptmerkmale
| Merkmal |
Details |
| Kompatible LED-Typen |
Einfarbig, CCT (WW/CW), RGB, RGBW (DIP-Schalter wählbar) |
| Ausgangskanäle |
4 Kanäle (Konstantspannung) |
| Steuerprotokoll |
DALI-2 (DT6 / DT8-CCT / DT8-RGB / DT8-RGBW) |
| Eingangsspannung |
12 – 48 V DC |
| Max. Ausgangsstrom |
4×5 A @ 12–24 V
4×3 A @ 36–48 V |
| Max. Ausgangsleistung |
z. B. 4×60 W @12 V, 4×144 W @48 V |
| Dimmverfahren |
PWM (logarithmische DALI-Kurve), 2000 Hz |
| Dimmverhalten |
0–100 % (digital stufenlos) |
| Adressierung |
Automatisch über DALI-Master |
| Schutzfunktionen |
Überlast, Kurzschluss, Verpolung (automatische Wiederherstellung) |
| Abmessungen |
178 × 50 × 38 mm |
| Gewicht |
0,14 kg |
| Schutzart |
IP20 (nur Innenbereich) |
| Betriebstemperatur |
-20 °C bis +55 °C |
| Gehäusetemperatur (max.) |
+85 °C |
| Zertifizierungen |
CE, RoHS, DALI-2, EN 61347, EN 55015, EN 61547 |
Vorteile auf einen Blick
- DALI-2-kompatibel für DT6 (DIM) & DT8 (CCT, RGB, RGBW)
- 4 Kanäle mit automatischer Adressierung über DALI-Master
- Flexible Anwendung für einfarbige, CCT- und RGB(W)-LEDs
- Logarithmische Dimmkurve nach DALI-Standard, flimmerfrei (2000 Hz)
- Schutz vor Verpolung, Kurzschluss und Überlast
- Kompakte Bauform – einfache Montage per Schraubhalterung
Lieferumfang
- 1× DALI LED-Dimmer DA4-M
- 1× Bedienungsanleitung (Englisch)
