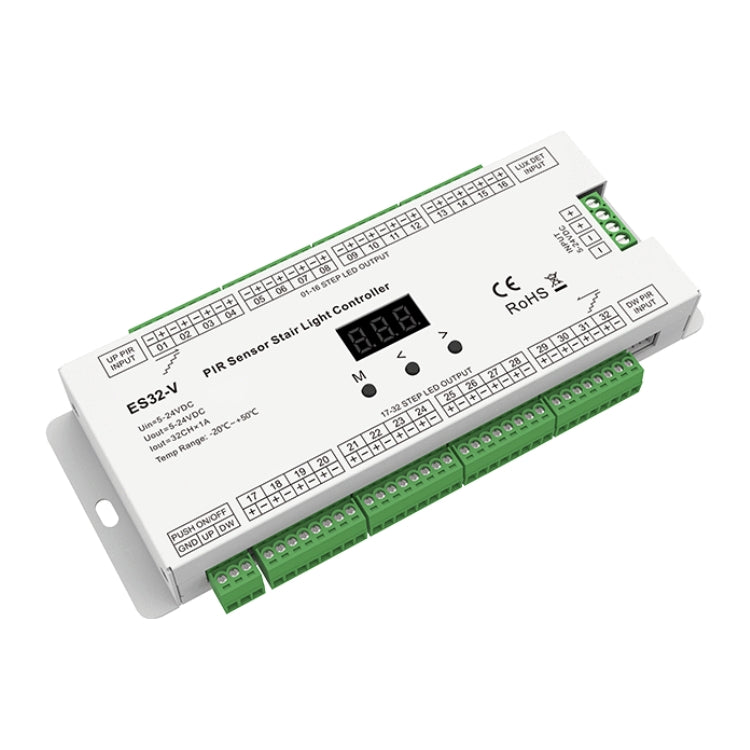

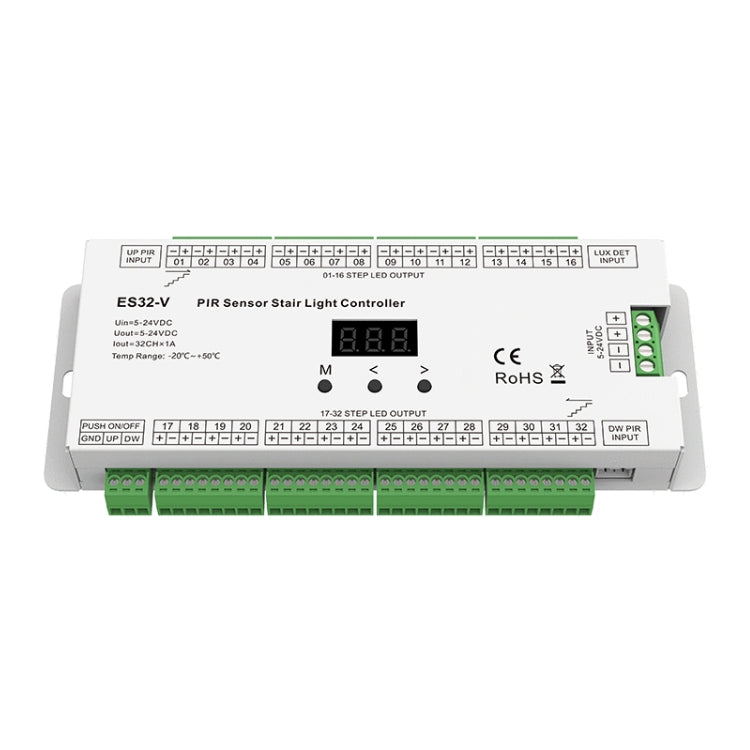

Treppenlicht-Controller – 32-Kanal Stufenbeleuchtung mit Dual-PIR-Sensor und Tageslichtsensor
Übersicht
Der Treppenlicht-Controller ist die perfekte Lösung für automatische und intelligente Stufenbeleuchtung. Ausgestattet mit zwei PIR-Bewegungssensoren, zwei Tastereingängen und Tageslichtsensor steuert er bis zu 32 LED-Kanäle unabhängig voneinander. Ideal für moderne Treppenhäuser, Gänge und Designprojekte, bei denen eine elegante und zuverlässige Lichtautomation gefragt ist.

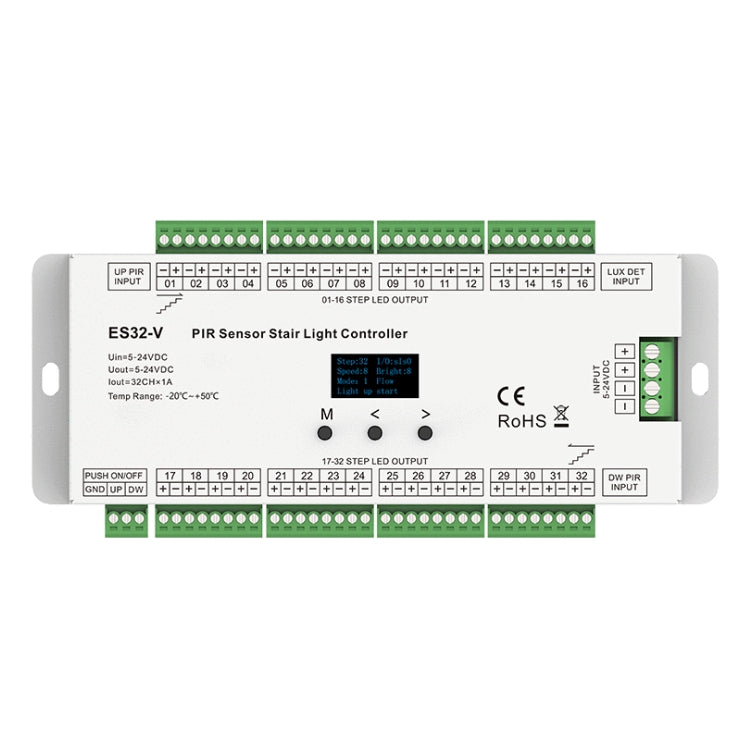

Dank OLED-Display und einfachem 3-Tasten-Bediensystem lassen sich Laufmodi, Geschwindigkeiten, Helligkeiten und Zeitverzögerungen schnell und komfortabel einstellen.
Hinweis: Der Controller unterstützt keine Steuerung eines SPI-LED-Streifens im Handlauf. Wenn diese Funktion benötigt wird, verwenden Sie bitte den folgenden Treppencontroller.
Technische Hauptmerkmale
| Merkmal |
Details |
| Kompatible LED-Typen |
Einfarbige LED-Streifen (konstantspannungsfähig) |
| Steuerungssignal |
PWM (1 / 2 / 4 kHz einstellbar) |
| Eingangsspannung |
5V–24V DC |
| Maximale Ausgangsleistung |
32 × (5–24)W |
| Kanäle |
32 Kanäle, je max. 1A |
| Bedienung |
OLED-Display mit 3 Tasten |
| Steuerung |
2 PIR-Eingänge (Treppenauf- und -abgang), 2 Anschlüsse für Tastschalter |
| Funktionen
|
6 Laufmodi (Flow, Chase, Trail, Float, Five-Step, One-Step), Geschwindigkeit & Helligkeit 8 Stufen, Synchron-/Sequenz-Schaltung, Fade-Zeiten 0–3s |
| Besonderheiten |
Selbsttest, Kurzschlussschutz, Kanäle deaktivierbar, Tageslichtsensor mit Lux-Schwellwerten |
| Montage |
Wand- oder Deckenmontage (PIR-Sensoren empfohlen in 1–1,5 m Höhe) |
| Schutzart (Controller) |
IP20 (für trockene Innenbereiche) |
| Gehäusegröße |
213 × 130 × 45 mm |
| Gewicht |
0,65 kg |
| Betriebstemperatur |
-20 °C bis +55 °C |
| Gehäusetemperatur (max.) |
+85 °C |
| Zertifizierungen |
CE, EMC, RED (inkl. EN 300 328, EN 301 489, EN 61348) |
Vorteile auf einen Blick
- 32 einzeln steuerbare Kanäle mit je 1A
- Automatische und manuelle Steuerung durch PIR & Taster
- 6 verschiedene Laufmodi: Flow, Chase, Trail, Float, Five-Step, One-Step
- OLED-Display für einfache Konfiguration
- Helligkeit und Geschwindigkeit in 8 Stufen einstellbar
- Auto-Off-Delay (5 Sekunden bis 10 Minuten)
- Ideal für Treppen mit bis zu 32 Stufen
- Energieeffizient durch Tageslichtsensor und Abschaltverzögerung
Funktionsübersicht
- Flow-Effekt – Licht schaltet schrittweise an
- Chase-Modus – jeweils ein Licht an/aus in Bewegung
-
Trail-Modus – Lichtausblendung mit weichem Übergang
-
Float-Modus – dunkle bis helle und wieder dunkle Übergänge
-
Five-Step-Modus – fünf Lichtstufen gleichzeitig an
- One-Step-Modus – alle LEDs gleichzeitig an, dann schrittweise aus
Anwendungsbereiche
Der Controller eignet sich ideal für die automatische Beleuchtung von Treppenhäusern in Wohnhäusern, Hotels, Restaurants oder öffentlichen Gebäuden. Dank der flexiblen Einstellmöglichkeiten lässt sich die Lichtsteuerung individuell an Nutzerverhalten und Umgebungslicht anpassen.
Lieferumfang
- 1× Treppenlicht-Controller
- 2× PIR-Sensoren (1,2m Kabel)
- 2× PIR-Verlängerungskabel (5m)
- 1× Tageslichtsensor (30cm)
- 1× Schraubendreher
- 1× Bedienungsanleitung
