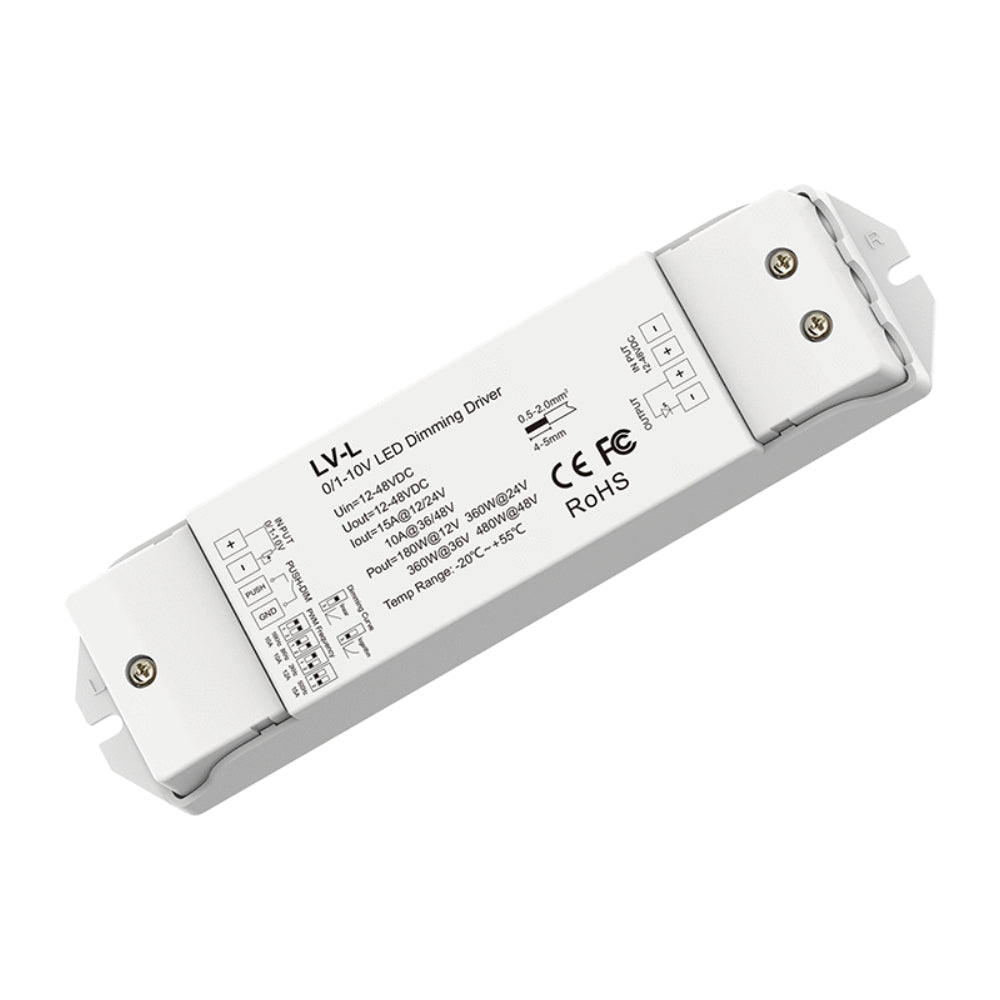

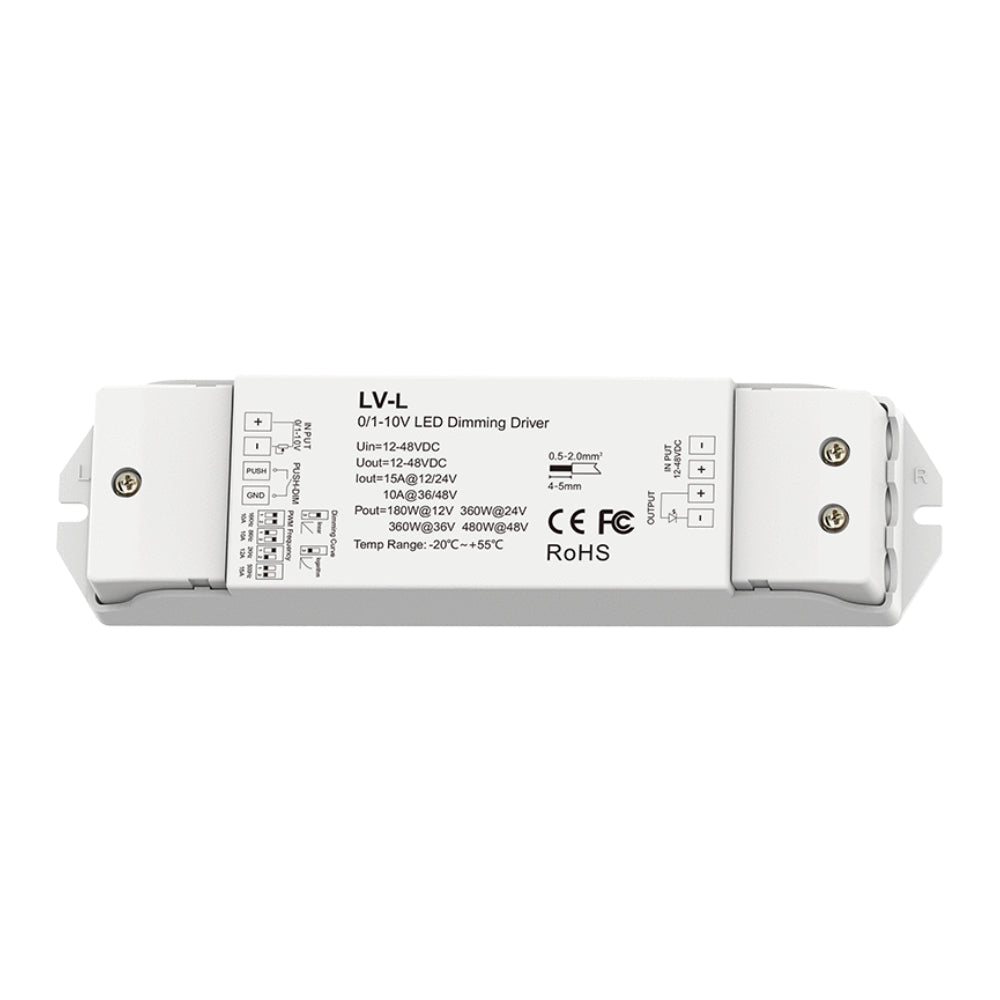

LED-Dimmer – 0/1–10V Konstantspannungs-Dimmer mit Push-Funktion (12–48 V DC, 1-Kanal)
Übersicht
Der LV-L ist ein vielseitiger 1-Kanal-LED-Dimmer für konstante Spannungsquellen (12–48 V DC) und eignet sich ideal für die stufenlose Helligkeitsregelung einfarbiger LED-Streifen. Neben klassischer 0/1–10V-Steuerung bietet der Dimmer auch eine komfortable Push-Dimm-Funktion per Taster. Mit vier wählbaren PWM-Frequenzen (500 Hz bis 16 kHz) sowie linearer oder logarithmischer Dimmkurve lässt sich das Dimmverhalten flexibel anpassen – ideal für Anwendungen mit Kameratechnik oder anspruchsvollem Lichtkomfort. Schutzfunktionen gegen Überlast, Kurzschluss und Überhitzung sind ebenfalls integriert.
Technische Hauptmerkmale
| Merkmal |
Details |
| Kompatible LED-Typen |
Einfarbige LED-Streifen (konstantspannungsfähig) |
| Steuerung |
0/1–10 V Eingang (aktiv/passiv), Push-Taster (kurz/lang) |
| Spannungsbereich |
12 – 48 V DC |
| Max. Ausgangsstrom |
15 A @ 12/24 V, 10 A @ 36/48 V |
| Max. Ausgangsleistung |
180 W @ 12 V, 480 W @ 48 V |
| Dimmverhalten |
0–100 %, 4096 Stufen (212) |
| PWM-Frequenz |
500 Hz, 2 kHz, 8 kHz, 16 kHz (wählbar) |
| Dimmkurve |
Logarithmisch oder linear (einstellbar) |
| Push-Dimm-Funktion |
Kurzer Tastendruck: Ein/Aus
Langer Druck: Helligkeit rauf/runter (umschaltend) |
| Dimm-Memory |
Speichert letzten Zustand auch bei Stromausfall |
| Synchronisation |
Bis zu 50 Controller über einen Taster synchron steuerbar |
| Schutzfunktionen |
Überlast, Überhitzung, Kurzschluss, Verpolung (automatische Wiederherstellung) |
| Abmessungen |
178 × 50 × 38 mm |
| Gewicht |
0,124 kg |
| Schutzart |
IP20 (nur Innenbereich) |
| Betriebstemperatur |
-20 °C bis +55 °C |
| Gehäusetemperatur (max.) |
+85 °C |
| Zertifizierungen |
CE, RoHS, EN 61347, EN 55015, EN 61000-3-2, EN 61547 |
Vorteile auf einen Blick
- 1-Kanal-Dimmer für LED-Streifen mit 12–48 V DC
- Steuerbar über 0/1–10 V Dimmer oder Push-Taster
- 4 PWM-Frequenzen wählbar – geeignet für Videoaufnahmen
- Logarithmische oder lineare Dimmkurve einstellbar
- Stufenloses Dimmen mit 4096 Helligkeitsstufen
- Dimm-Memory & Gruppensynchronisierung via Taster
- Umfassender Schutz bei Überlast, Verpolung und Kurzschluss
Lieferumfang
- 1× 0/1–10V LED-Dimmer (LV-L)
- 1× Bedienungsanleitung (Englisch)
